da ich mehrere Nodes am Laufen habe, habe ich mich etwas intensiver mit dem Thema der passenden Gehäuse beschäftigt. Das Gehäuse von Roman sieht natürlich beeindruckend aus, schon alleine wegen der Größe, aber es besitzt halt auch den ein oder anderen Nachteil meiner Meinung nach. Deshalb habe ich mich durch die verschiedenen Gehäuse mal etwas durchgewühlt, habe verschiedene bestellt und viele davon aber auch schnell wieder verkauft.
Ich bin ein wenig Hardwarefetischist und auch wenn der ARM-A72-Prozessor erst ab 80°C anfängt sich runter zu takten, mag ich es überhaupt nicht. Kühlere Temperaturen = mehr Leistungsreserven und längere Lebensdauer. Und damit meine ich nicht nur unbedingt den Prozessor an sich denn dieser ist ja durchaus auf diese Temperatur ausgelegt und designed. Aber zum Beispiel die ganzen Kondensatoren, Spannungswandler usw. leben länger, je kühler sie im Betrieb gehalten werden.
Und dann ist es mir persönlich noch wichtig nicht so einen Klotz im Regal liegen zu haben. Natürlich kann das auch sehr charmant sein wenn man einen Raspberry offen an der Wand hängen hat wo man jeden Chip, jede Verbindung usw. sieht. Aber entweder mache ich nen Show-Zweck draus und suche mir wirklich etwas wo ich den nackten Raspi an die Wand dübel, daneben die SATA-Platte und dann evtl. noch ein oder zwei geklebte Kühlkörper auf die Chips oder aber ich suche mir ein wirklich schönes, praktisches aber vor allem funktionelles Gehäuse.
Und genau dieses habe ich im Argon One M.2 gefunden.
Das Oberteil des Gehäuses ist komplett aus Aluminium, besitzt 2 direkte (massive) Verbindungen zum Prozessor und zum RAM um die Wärme an das Gehäuse abzuführen, einen Lüfter, eine Adapterplatine um aus den Micro-HDMI Port normale HDMI-Ports zu bekommen und diese auch schön von hinten zu verbinden. Es liegen auch Wärmeleitpads bei, welche den Kontakt von CPU, RAM und Gehäuse verbessern. Der Lüfter lässt sich durch die Installation eines kleinen Skrips auf verschiedene Temperaturen konfigurieren.
Allerdings habe ich be Verwendung dieses Gehäuses selten Temperaturen von über 50°C auf meinen Raspberries gesehen. Selbst während dem validieren der kompletten Blockchain liegen die Temps meistens unter 50°C.
Zusätzlich hat dieses Gehäuse unter dem Raspberry Pi 4 noch eine Platine wo man eine M.2 SATA SSD verbauen und diese mit einer mitgelieferten USB-Brücke mit dem Raspberry zu verbinden. Dadurch bekommt man alles in einem Gehäuse unter und es sieht meiner Meinung nach auch noch sehr schick aus.
Einziger Punkt auf den man achten muss: Die M.2 SSD darf keine NVMe sein, auch wenn der verbaute Slot auf der Platine etwas anderes aussagt. Es muss zwingend eine SATA M.2 SSD sein. Diese hat auch noch einen weiteren Vorteil: Sie ist um einiges günstiger als eine NVMe.

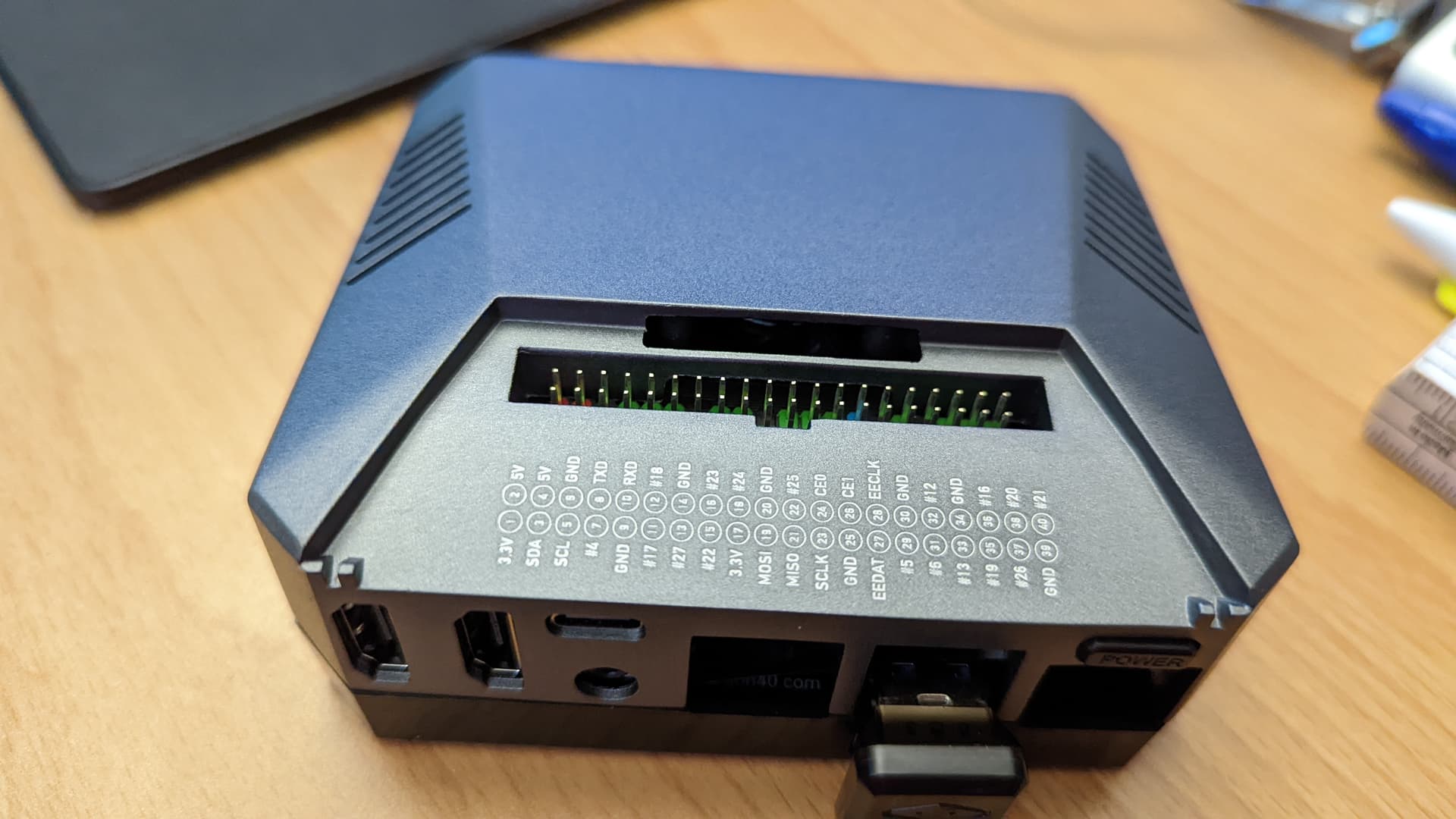

Auch der Touchscreen passt noch oben auf das Gehäuse drauf, da die PINs unter einer magnetisch festgehaltenen Klappe auf die Oberseite geführt wurden.
Hier jetzt noch ein paar Fotos falls es jemanden interessieren sollte:
Kann nach 9 Monaten Dauerbetrieb als Umbrel-node inkl. Lightning, inkl. ein paar zusätzlicher apps von Herzen folgendes Gehäuse OHNE VENTILATOR empfehlen.
Mein Raspi hatte lt. internem Sensor nie mehr als 47°C (im Sommer wo die Lufttemperatur im Zimmer schon über 30°C war) … jetzt in der Heizperiode, wo die Zimmertempertur bei 22-23°C liegt, meldet der Raspisensor 41°C
Hab mir das Gehäuse ursprünglich gekauft, weil ich einerseits Strom sparen wollte, und andererseits auch testen wollte, ob die passive Kühlung für den Raspi als Lightning-Node ausreichend ist, und ich damit ohne Gebläselärm auskomme.
Die 2 TB SSD liegt in einem portablem Gehäuse direkt daneben - könnte auch drunter liegen, aber dann meldet der Raspi Sensor 3-5°C höhere Temperaturen, deshalb liegt die SSD bei mir daneben.
Auch ein sehr cooles Gehäuse, ein Ähnliches Model hatte ich lustigerweise auch bestellt gehabt und die Temperaturen waren auch wirklich gut. Gefallen hat mir einzig nur nicht dass die Festplatte daneben oder darunter liegt und mit eben wieder mit einem Kabel angebunden werden muss (aber das ist definitiv Geschmacksache) und dass die PINs zum aufstecken eines Displays nicht mehr erreichbar waren weil das Gehäuse keine Öffnung an der entsprechenden Stelle hatte. Wie ist das denn bei dem Joy-IT gelöst? Kommt man da noch ran?
Was zusätzlich aber für Frust sorgen kann ist das man wieder spezielle Kabel zum Anschluss braucht. Ich kann mich noch dran erinnern dass ich den RasPi mit in den Urlaub genommen habe und die Adapter von Micro HDMI auf HDMI zu Hause habe liegen gelassen habe…was für ein Frust.
Ganz kurz noch am Rande: Der Lüfter vom Argon ist bei mir unter 55°C komplett aus, das Gehäuse ist dann komplett passive gekühlt. Man kann den Lüfter konfigurieren.
Das von mir genutzte Gehäuse „verschließt“ die PINs … aber es gibt ein ähnliches passives Kühlmodul-Gehäuse, dass die PINs und auch die übrigen Anschlüsse absichtlich „freistellt“ … vermute, dass die Kühlung ähnlich gut funktioniert, aber ich kann dazu nichts näheres sagen, da ich es selbst nie gekauft habe, und daher keine Erfahrungswerte habe. Wenn ich aber künftig wieder mal ein Raspi-Projekt mache, wo ich auch Zugang zu den PINs benötige, würde ich dieses Modell probieren. https://joy-it.net/de/products/RB-AlucaseP4+07
Hey kann mir jemand helfen die passende SSD dazu zu finden. Ich hatte mir diese hier bestellt: 1TB WD Blue M.2 2280 SATA (ist ja wie @Repairman sagt eine M.2 SATA). Allerdings sagt mein Gerät „Waiting for HDD/SDD“.
Der Anschluss auf dem Board hat ja auch nur eine Einkerbung und nicht wie die SSD selbst zwei.
Welches Gehäuse hast du dir denn bestellt? Das Argon One M.2?
Die WD hatte ich am Anfang zum spielen in der 500GB Version im Einsatz und sie funktionierte auch ohne Probleme.
War die SSD brandneu? Wenn das so ist, musst du sie zuerst mit z.B. gparted formatieren.
Ich gehe jetzt einfach mal ganz frech davon aus dass du die USB-Brücke angesteckt hast.
Du kannst die SSD auch an einem anderen PC formatieren.
Wie schon oben beschrieben: Das ist scheinbar ein Fehler vom Hersteller, der Slot wäre eigentlich der Richtige für eine NVMe, diese wird aber definitiv nicht erkannt.
Zur Zeit habe ich eine 2TB SATA SSD WD Red drin und alles läuft tip top.
Hi und Hallo,
ich möchte mir nach der Anleitung hier vom Blocktrainer auch eine Note bauen, erstellen - und wie du alles in einem „schönen“ Gehäuse haben. Ich bin aber völliger Anfänger und nicht technikversiert. So wie ich es verstanden habe, haben wir hier beim M2 Gehäuse nur die SSD/Festplatte und keine SD Karte, das Gehäuse hat wohl auch garkeinen SD Slot. Aber laut der Anleitung vom Blocktrainer muss man ja eine SD Karte flashen. Wie funktioniert das denn hier mit unserem Gehäuse ohne SD Karte nur mit einer SSD??? Da ich nix weiß und nix kann, komme ich ohne eine genaue Anleitung nicht weiter…
Danke und Gruß Stonehead
Der Slot für die microSD-Karte ist doch am Raspi 4B dran und ich denke mal, daß das Argon M.2 Gehäuse diesen Slot nicht verdeckt. (Kann ich allerdings nicht mit absoluter Sicherheit sagen, da ich kein Argon M.2 Gehäuse benutze.)
Ich verwende das passiv kühlende Geekworm P173 Alu-Gehäuse, das dem Joy-IT Gehäuse sehr ähnlich oder baugleich ist.
der SD-Karten Slot befindet sich auf der Platine des Raspi Pi. Dieses von mir gepostete Gehäuse kannst du dir wie ein Verpackung für den Raspi und die Festplatte vorstellen.
Um an die SD-Karte zu kommen, muss man 4 Schrauben lösen und schon kommt man an die Festplatte und die Platine des Raspi. Ich verbinde das ganze alle 6-12 Monate mit einer kleinen Wartung, wie zum Beispiel mal mit dem Staubsauger den Staub entfernen etc.
An die SD-Karte muss man nur ran, wenn ein RaspiBlitz Update ansteht. Bitcoin-Core Updates kann man auch durch das Menü machen.
Hat evtl. jemand Erfahrung hiermit oder mit ähnlichen Gehäusen ob es hier möglich ist das Display drauf zu bekommen und ob man es überhaupt angeschlossen bekommt?
Die Artikelbeschreibung gibt nicht wirklich viel Aufschluss.
Für alternative Vorschläge, Ratschläge und Beispiele bin ich natürlich offen.
Besten Dank im voraus
Die lüfter die ich kenne laufen über die selben Pins wie das Display.
Das bedeutet du bräuchtest zusätzlich einen splitter der die Pins verdoppelt.
Mit dem Gehäuse würde ein Display definitiv nicht funktionieren es würde nicht rein passen und die pine sind nicht von außen zugänglich.
Wenn ich dir einen Tipp geben geben darf… lass es langsam angehen. Bau dir die Node erstmal ohne Display zusammen. Lade die Chain runter und mach deine ersten Erfahrungen.
Nachrüsten kannst du jederzeit. Das Display kannst du auch ruhig bereits bestellen kostet ja nicht die Welt.
Und schon wieder ein wenig schlauer … was die Anschlüsse angeht. So etwas in der Art dachte ich mir schon, dass die Pins belegt sein könnten.
Bei dem von mir geposteten Gehäuse ist irgendwie nicht so recht zu sehen ob die Pins offen zugänglich sind. Es gibt aber geschlossene Gehäuse, bei denen es klar ersichtlich ist, dass sie zugänglich sind, oft ist der Lüfter dann aber oben drauf und das Thema Display oben drauf hat sich dann sowieso erledigt. Dieser „standard“ passive Kühlkörper gefällt mir aber mal so gar nicht. Naja, vllt fange ich trotzdem einfach mal damit an und schaue dann weiter.
Bescheidene Node-Anfängerfrage: Welchen Sinn hat das Display wenn oft/überall geschrieben steht, dass es nur optional ist? Trägt es einfach nur zur Optik bei und zur Visualisierung was „der Gerät“ gerade so treibt?
Ist es egal welches Display (natürlich kompatibel zu Raspberry Pi 4 B) man nimmt oder gibt es hier tatsächlich vorteilhafte Empfehlungen?
Warte noch zwei Wochen, dann kann ich dir deutlich mehr zeigen und auch meine Meinung kundtun. Es ist noch einiges an Zubehör unterwegs. Hab seid 2-3 Jahren Umbrel ohne Display. Mein Blitz ohne display ist morgen synchronisiert. Der Pin split ist ebenso unterwegs wie kabel, um das Display etwas entfernt anzubringen. Ich brauche das Display nicht wirklich.
Der einzige Sinn für mich ist als Hilfsmittel zum orangepillen.
Moin moin,
ich nutze das hier abgebildeten Case
Armor Case „Block“
Obwohl der Pi noch voll am ackern ist, ist die Temperatur nie über 51 Grad Celsius gekommen. Meist liegt diese zwischen 40 und 49 Grad.
Nettes kleines Teil finde ich.
LG
